PU211S 家用 USB 印表伺服器
產品特點 : PU211S 家用USB印表伺服器,具備 3 種列印方式,功能簡單,安裝容易,能夠將傳統USB埠印表機,透過RJ45乙太網路介面連到網路上,讓所有的使用者都能夠同時分享印表機的列印資源。
適用作業系統 : Windows
適用對象 : 適合網路環境單純的家庭 或 公司行號列印分享用。
●支援一台USB埠印表機網路列印
●提供快速安裝指南、使用手冊
●提供繁英雙語系Web管理介面、並可設定Web管理密碼
●提供ZOTECH Print Monitor程式(XP 32位元)
●支援DHCP Client 自動取得IP位置 (預設IP位置:192.168.0.10,DHCP:預設關閉)
●支援標準TCP/IP Port列印 (Raw:9100,LPR:LP1)
●支援列印工作紀錄(Print Job Log)
●支援開啟/關閉 網頁Port 80 Web管理模式 (預設值:開啟)
●提供自我測試頁列印功能
●提供開機自我測試POST(Power On Self Test)
●免費韌體與管理軟體升級(Web, PSAdmin)
●作業系統:
Windows 2000/XP/Vista/Win7/Win8/Win10 (32/64位元)
Windows Server 2003/2008/2008/2012 (32/64位元)
●通訊協定:TCP/IP,LPR,Raw

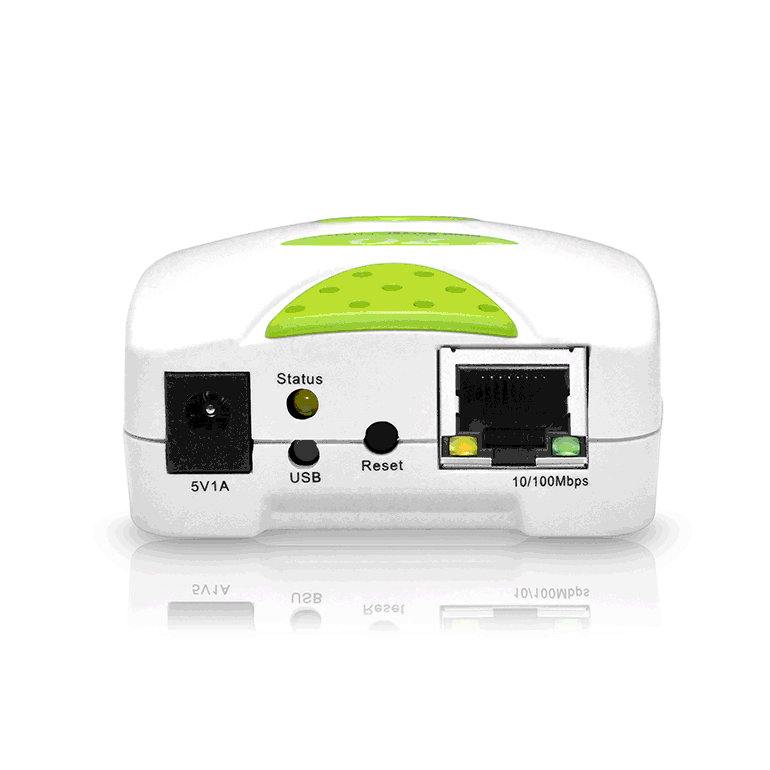

●RJ-45網路連接埠:10/100Mbps自動偵測

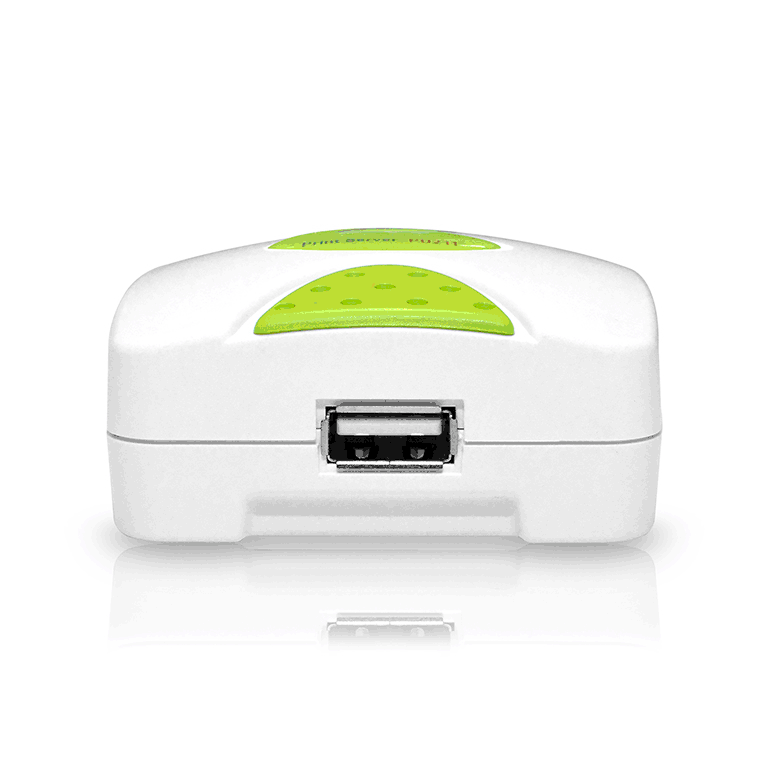

●印表機連接埠:一個標準USB1.1/2.0相容介面連接埠
●LED指示燈:四個(狀態,USB,10Mbps,100Mbps)
●Reset重置按鈕:Yes
●尺寸規格(L×W×H):73.5 × 63 × 30mm
●電源規格:輸出5VDC/1A,輸入AC 100~240V
●認證:CE Mark,FCC Class B,RoHS,WEEE,BSMI
●硬體保固:48個月
●內容物:PU211S本體,專用變壓器,快速安裝指南,保固卡
●生產國別:台灣
1.IP 位址
• 設定印表伺服器第一步,也是最重要的一步,就是 IP 位址的設定, 印表伺服器 IP 位址的出廠預設值為 192.168.0.10
• 您必須從自己的 IP 網段裡找出一組沒有在使用的固定 IP 位址提供給印表伺服器使用
• 如果您的 IP 網段是 192.168.0.x,請先確認網路內是否有設備是使用 192.168.0.10 的 IP 位址,以免接上印表伺服器造成 IP 衝突
如果網路上已經有設備使用 192.168.0.10 怎麼辦 ?
使用一台電腦與印表機伺服器直接對連如下圖,電腦的 IP 位址暫時改為 192.168.0.x,打開瀏覽器輸入 192.168.0.10,即可進入
印表伺服器的網頁進行設定,設定完成後再接回網路就可以進行下一步的設定
2.PSWizard-LPR安裝精靈
設定 IP 位址有 3 個方式 : PSWizard-LPR安裝精靈、PSAdmin管理軟體、產品網頁
第一次設定,建議使用 PSWizard-LPR安裝精靈,安裝精靈除了可以更改 IP 位址,也能幫助您設定印表機驅動程式的連接埠
安裝精靈是一支獨立執行的程式,不需要安裝,Windows XP 請點兩下直接執行
Windows Vista(含) 以上,請在程式上按右鍵,選擇 “以系統管理員身分執行” 如下圖
執行了安裝精靈 PSWizard-LPR 找不到印表伺服器怎麼辦 ?
如果您的系統不是 Windows 10,請參閱以下做法 :
1.請在 Windows 防火牆的 “允許應用程式通過防火牆” 將 psadmin.exe 或 PSWizard-LPR.exe 加入清單.
2.請至 控制台 → 檢視網路狀態及工作 → 變更介面卡設定,只啟用一張網路卡,其它全部停用(含 VMware 等虛擬網卡裝置).
如果您的系統是 Windows 10 :
請將 IP 位址暫時設為 192.168.0.x 網段的 IP,並只啟用要設定的網路卡,其它網卡 (藍芽, 無線 … ) 全部停用
安裝精靈第一步會搜尋網路上的印表伺服器,搜尋完後,點選您要設定的印表伺服器,按”下一步”
如果您要更改 IP 位址,點選 “是的,我想要變更設定”
在這個畫面您可以更改 IP 位址 不更改 IP 位址,直接按 “下一步"
這個畫面會顯示出電腦已經安裝好的印表機驅動程式
如果沒看到驅動程式,請按 “新增印表機” 安裝驅動程式 此畫面列出要設定給印表機驅動程式的資訊
點選您的印表機驅動程式,按 “下一步” 如果資訊都正確,請按 “下一步” 即可完成設定
1.印表機相容性問題
在使用印表伺服器前,請先點選本站的 “相容性查詢” 來查詢您的印表機是否適用於印表伺服器 或 來電詢問
2.印表伺服器有支援複合機的掃瞄功能嗎 ?
印表伺服器只能分享列印,複合機的其它功能不支援,如果要分享複合機的其它功能,請參閱我們的複合機伺服器 MU601
3.印表機列印完,但是列印工作不會刪除,要等一兩分鐘後才會刪除,下一筆資料才能列印,這是怎麼回事 ?
在印表機圖示按右鍵 → 印表機內容 → 點選上方 “連接埠” → 按右下方 “設定連接埠” 如下圖,勾選 “啟用LPR位元組計數” 即可
4.列印多頁報表,印到一半會停住 或 印亂碼 或 重頭開始印,怎麼辦 ?
會有這種情形發生,是因為電腦與印表伺服器之的溝通發生了問題,可能的原因如下:
a)網路問題 :
檢查網路是否繁忙,是否有電腦中毒,連接印表伺服器的網路線及集線器是否正常
b)印表伺服器有問題 :
進入 命令提示字元 在列印時 ping 印表伺服器的 IP 位址,觀察回應的時間
如果 ping 的回應時間很長超過 1000 ms 或 time out,表示印表伺服器可能有問題,需要維修
5.密碼忘記了,怎麼辦 ?
請至本站下載專區 → 軟體及手冊下載 → 下載編號 2 管理軟體 PSAdmin,解壓縮後不需安裝,直接執行
搜尋到印表伺服器後,雙撃您忘記密碼的印表伺服器,輸入密碼 PSPASS 即可進入修改
6.印表伺服器可以連接 USB轉LPT 或 LPT轉USB 的轉接線嗎 ?
印表伺服器不支援連接轉接線
7.突然不能列印,怎麼辦 ?
a)檢查連接至印表伺服器的網路線和集線器的連接埠是否有問題
b)檢查印表伺服器是否有問題,重新啟動印表伺服器,重新啟動時,觀察印表伺服器的狀態燈(Status)閃爍的次數
除了 PS531 會閃爍 4 次之外,其它機種會閃爍 5 次,閃爍完後恆亮,如果閃爍次數不對,表示有問題需送修
另外,檢視網路埠是否有亮綠燈,如果不亮,先檢查連接的網路線及集線器連接埠,都沒問題,表示印表伺服器有問題需送修
c)可能有 IP 位址衝突,有其它設備使用了與印表伺服器同樣的 IP 位址
進入命令提示字元,使用 ping 指令 ping 印表伺服器的 IP 位址,之後再使用指令 arp -a 觀察是否有 IP 衝突
d)使用管理軟體 PSAdmin 搜尋印表伺服器,檢查印表伺服器的資訊是否正確,IP 位址有沒跑掉
