戶外點對點500公尺
可視直線距離
Mesh延伸距離
最多16跳，可達10多公里
高接收靈敏度
信號強度指示燈 可快速判讀
1對多 網路連結
最多100個節點
多樓層穿透
920MHz 傳送頻率
內建量測工具
背景雜訊、信號強度、PER 量測
戶外點對點500公尺
可視直線距離
Mesh延伸距離
最多16跳，可達10多公里
高接收靈敏度
信號強度指示燈 可快速判讀
1對多 網路連結
最多100個節點*31
多樓層穿透
920MHz 傳送頻率
內建量測工具
背景雜訊、信號強度、PER 量測

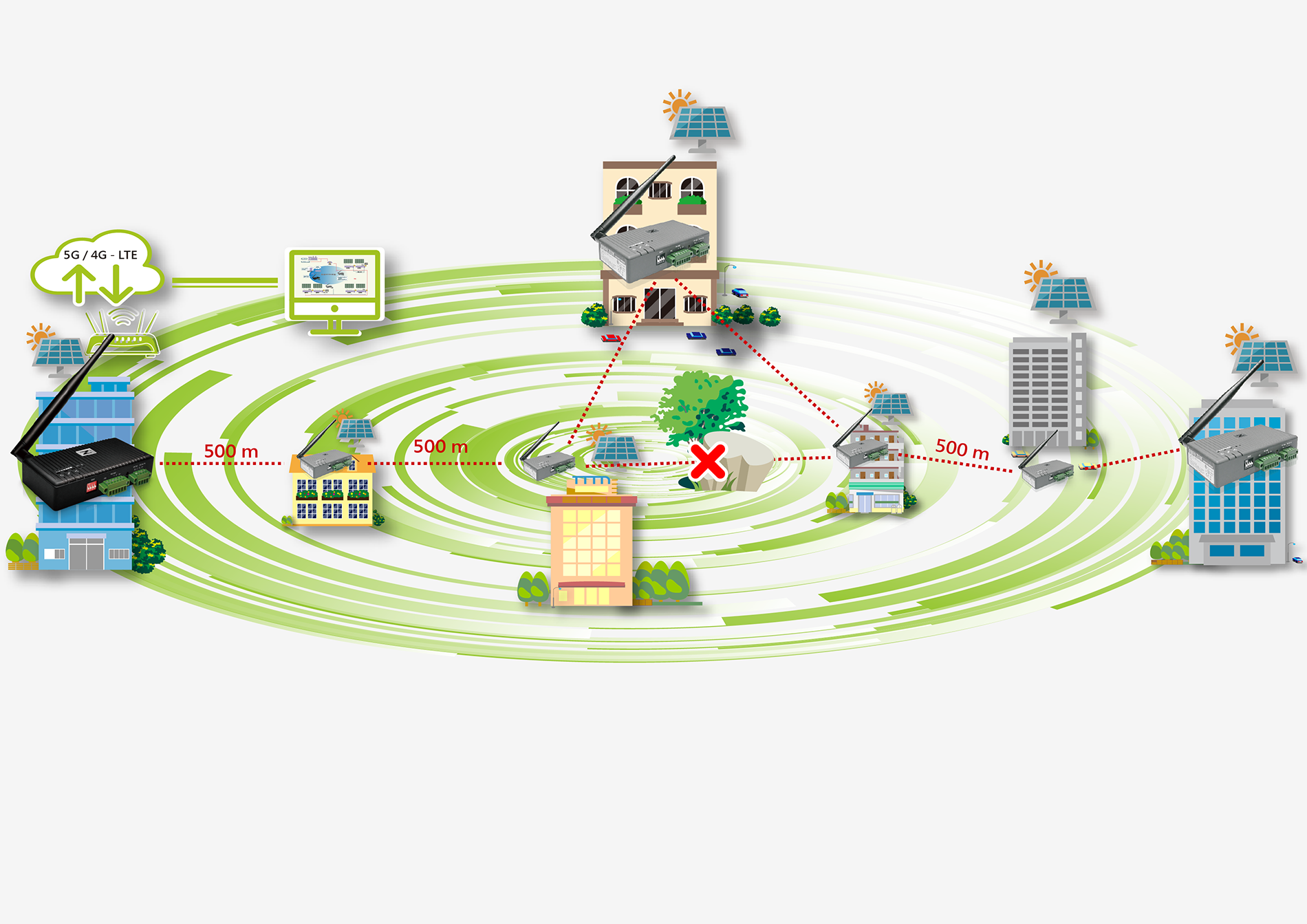

| Z920K Mesh 解決各式佈網難題 |
Mesh自動跳接最佳傳送路徑
簡易的無線化
ZOTECH Z920K系列能夠輕鬆地將那些用於工業物聯網智能建築或其他物聯網應用中，凌亂的RS485 / RS232C的電線無線化。
我們支援你
Z920K-P / Z920K-C支持Modbus RTU / ASCII，並具有低功耗，遠程且健壯的無線網狀網絡。
更好的能力
與其他無線WiFi ZigBee …相比，Z920K 920Mhz射頻具有更好的穿牆能力和抗環境干擾能力。
可靠的通信品質
Z920K無線設備設計有OKI MH920模塊，以保持良好的通信品質。 Z920K應用程序的主要優點是可以保留原始的控制/數據收集系統和傳感設備，以節省建立網狀網絡的成本和時間。
完美的解決方案
當通信網絡需要跨越樓層和區域，並且設備的最小改動以及安裝應該簡單快捷時，Z920K無線網狀轉換器將是一個理想的解決方案。
簡易的無線化
ZOTECH Z920K系列能夠輕鬆地將那些用於工業物聯網智能建築或其他物聯網應用中，凌亂的RS485 / RS232C的電線無線化。
我們支援你
Z920K-P / Z920K-C支持Modbus RTU / ASCII，並具有低功耗，遠程且健壯的無線網狀網絡。
更好的能力
與其他無線WiFi ZigBee …相比，Z920K 920Mhz射頻具有更好的穿牆能力和抗環境干擾能力。
可靠的通信品質
Z920K無線設備設計有OKI MH920模塊，以保持良好的通信品質。 Z920K應用程序的主要優點是可以保留原始的控制/數據收集系統和傳感設備，以節省建立網狀網絡的成本和時間。
完美的解決方案
當通信網絡需要跨越樓層和區域，並且設備的最小改動以及安裝應該簡單快捷時，Z920K無線網狀轉換器將是一個理想的解決方案。
Z920K - RS485 - P/C
| RS485無線網路轉換器 |
標準 | 與IEEE 802.15.4g相容 |
網路協議 | 支援Modbus/RTU, ASCII code |
點對點傳輸距離 | 500公尺(在可見的直線處) |
拓撲MESH | 最大16跳 |
網路容量 | 最多100節點 |
無線電頻段 | 920MHz |
最大接收器靈敏度 | -103 dBm |
最大數據速率 | 100 kbps |
發射輸出功率 | 16mW/1mW/20mW |
加密技術 | 128bits AES (MAC) |
電信認證 | TELEC/FCC/NCC/NBTC |
EMC | EN 55032/EN55035 |
保護 | Contact 4KV/Air 8KV |
電源輸入 | USB 5Vdc in |
電壓輸出 | 12Vdc/0.8A |
序列埠 | RS485-2W |
終端電阻 | 120 ohm option |
RS485 D+/D 端子 | 1K/150K ohm option |
RS485 TX/RX 指示燈 | TX : 綠色 |
電源開關 | ON/OFF |
電源指示燈 | Ready : 綠色 |
連結指示燈 | 連接狀態 : 綠色 |
網路指示燈 | 正常 : 綠色 |
RSSI 指示燈 | 3LEDs/7 modes; -55dBm~-103dBm |
通訊開關 | Buad Rate : 2400/4800/9600/19200/38400/57600/115200 bps |
天線 | 920-928Mhz/3dBi, SMA Connector |
Micro-USB | 5Vdc in, Console Utility Setup |
溫度 | Operating : -20 ~ +70 ℃, Storage : -30 ~ +85 ℃ |
濕度 | Operating : 20 ~ 85%, Storage : 0 ~ 95% |
維護程式工具 | Windows XP-32/64, Windows 7-32/64, Windows 8/10 |
網路協議支援 | Modbus RTU/ASCII |
重設 | 是 |
加載預設值 | 是 |
可升級的韌體 | Windows系統 |
環境測試工具 | 頻道噪聲掃描 |
性能驗證工具 | PER (Package Error Rate) & RSSI 計算 |
Z920K - RS232 - P/C
| RS232 無線網路轉換器 |
標準 | 與IEEE 802.15.4g相容 |
網路協議 | 支援Modbus/RTU, ASCII code |
點對點傳輸距離 | 500公尺(在可見的直線處) |
拓撲MESH | 最大16跳 |
網路容量 | 最多100節點 |
無線電頻段 | 920MHz |
最大接收器靈敏度 | -103 dBm |
最大數據速率 | 100 kbps |
發射輸出功率 | 16mW/1mW/20mW |
加密技術 | 128bits AES (MAC) |
電信認證 | TELEC/FCC/NCC/NBTC |
EMC | EN 55032/EN55035 |
保護 | Contact 4KV/Air 8KV |
| 電源輸入 | USB 5Vdc in 10-48Vdc in 8- 24Vac in |
| 電壓輸出 | 12Vdc/0.8A (務必使用電源變壓器。) |
| 序列埠 | RS232 DB9 DCD/RX/TX/DTR/GND/DSR/ RTS/CTS/RI |
| 電源開關 | ON/OFF |
| 電源指示燈 | Ready : 綠色 Bootup fail : 紅色 |
| 連結指示燈 | 連接狀態 : 綠色 就緒狀態 : 1Hz 閃爍 |
| 網路指示燈 | 正常 : 綠色 阻塞 : 10Hz 閃爍 |
| 親機指示燈 | 連接狀態 : 藍色/1Hz blinking |
| 通訊開關 | Buad Rate : 2400/4800/9600/19200/38400/ 57600/115200 bps Parity : Even/None Stop Bit : 1-bit/2-bit |
| 天線 | 920-928Mhz/3dBi, SMA Connector |
| Micro-USB | 5Vdc in, Console Utility Setup |
| 溫度 | Operating : -20 ~ +70 ℃, Storage : -30 ~ +85 ℃ |
| 濕度 | Operating : 20 ~ 85%, Storage : 0 ~ 95% |
維護程式工具 | Windows XP-32/64, Windows 7-32/64, Windows 8/10 |
網路協議支援 | Modbus RTU/ASCII |
重設 | 是 |
加載預設值 | 是 |
可升級的韌體 | Windows系統 |
環境測試工具 | 頻道噪聲掃描 |
性能驗證工具 | PER (Package Error Rate) & RSSI 計算 |
Z920K - RS485 - P/C
| RS485無線網路轉換器 |
標準 | 與IEEE 802.15.4g相容 |
網路協議 | 支援Modbus/RTU, ASCII code |
點對點傳輸距離 | 500公尺(在可見的直線處) |
拓撲MESH | 最大16跳 |
網路容量 | 最多100節點 |
無線電頻段 | 920MHz |
最大接收器靈敏度 | -103 dBm |
最大數據速率 | 100 kbps |
發射輸出功率 | 16mW/1mW/20mW |
加密技術 | 128bits AES (MAC) |
電信認證 | TELEC/FCC/NCC/NBTC |
EMC | EN 55032/EN55035 |
保護 | Contact 4KV/Air 8KV |
電源輸入 | USB 5Vdc in |
電壓輸出 | 12Vdc/0.8A |
序列埠 | RS485-2W |
終端電阻 | 120 ohm option |
RS485 D+/D 端子 | 1K/150K ohm option |
RS485 TX/RX 指示燈 | TX : 綠色 |
電源開關 | ON/OFF |
電源指示燈 | Ready : 綠色 |
連結指示燈 | 連接狀態 : 綠色 |
網路指示燈 | 正常 : 綠色 |
RSSI 指示燈 | 3LEDs/7 modes; -55dBm~-103dBm |
通訊開關 | Buad Rate : 2400/4800/9600/19200/38400/57600/115200 bps |
天線 | 920-928Mhz/3dBi, SMA Connector |
Micro-USB | 5Vdc in, Console Utility Setup |
溫度 | Operating : -20 ~ +70 ℃, Storage : -30 ~ +85 ℃ |
濕度 | Operating : 20 ~ 85%, Storage : 0 ~ 95% |
維護程式工具 | Windows XP-32/64, Windows 7-32/64, Windows 8/10 |
網路協議支援 | Modbus RTU/ASCII |
重設 | 是 |
加載預設值 | 是 |
可升級的韌體 | Windows系統 |
環境測試工具 | 頻道噪聲掃描 |
性能驗證工具 | PER (Package Error Rate) & RSSI 計算 |
Z920K - RS232 - P/C
| RS232 無線網路轉換器 |
| 標準 | 與IEEE 802.15.4g相容 |
| 網路協議 | 支援Modbus/RTU, ASCII code |
| 點對點傳輸距離 | 500公尺(在可見的直線處) |
| 拓撲MESH | 最大16跳 |
| 網路容量 | 最多100節點 |
| 無線電頻段 | 920MHz |
| 最大接收器靈敏度 | -103 dBm |
| 最大數據速率 | 100 kbps |
| 發射輸出功率 | 16mW/1mW/20mW |
| 加密技術 | 128bits AES (MAC) |
| 電信認證 | TELEC/FCC/NCC/NBTC |
| EMC | EN 55032/EN55035 |
| 保護 | Contact 4KV/Air 8KV |
| 電源輸入 | USB 5Vdc in 10-48Vdc in 8- 24Vac in |
| 電壓輸出 | 12Vdc/0.8A (務必使用電源變壓器。) |
| 序列埠 | RS232 DB9 DCD/RX/TX/DTR/GND/DSR/ RTS/CTS/RI |
| 電源開關 | ON/OFF |
| 電源指示燈 | Ready : 綠色 Bootup fail : 紅色 |
| 連結指示燈 | 連接狀態 : 綠色 就緒狀態 : 1Hz 閃爍 |
| 網路指示燈 | 正常 : 綠色 阻塞 : 10Hz 閃爍 |
| 親機指示燈 | 連接狀態 : 藍色/1Hz blinking |
| 通訊開關 | Buad Rate : 2400/4800/9600/19200/38400/ 57600/115200 bps Parity : Even/None Stop Bit : 1-bit/2-bit |
| 天線 | 920-928Mhz/3dBi, SMA Connector |
| Micro-USB | 5Vdc in, Console Utility Setup |
| 溫度 | Operating : -20 ~ +70 ℃, Storage : -30 ~ +85 ℃ |
| 濕度 | Operating : 20 ~ 85%, Storage : 0 ~ 95% |
| 維護程式工具 | Windows XP-32/64, Windows 7-32/64, Windows 8/10 |
| 網路協議支援 | Modbus RTU/ASCII 客製化 |
| 重設 | 是 |
| 加載預設值 | 是 |
| 可升級的韌體 | Windows系統 |
| 環境測試工具 | 頻道噪聲掃描 |
| 性能驗證工具 | PER (Package Error Rate) & RSSI 計算 |
