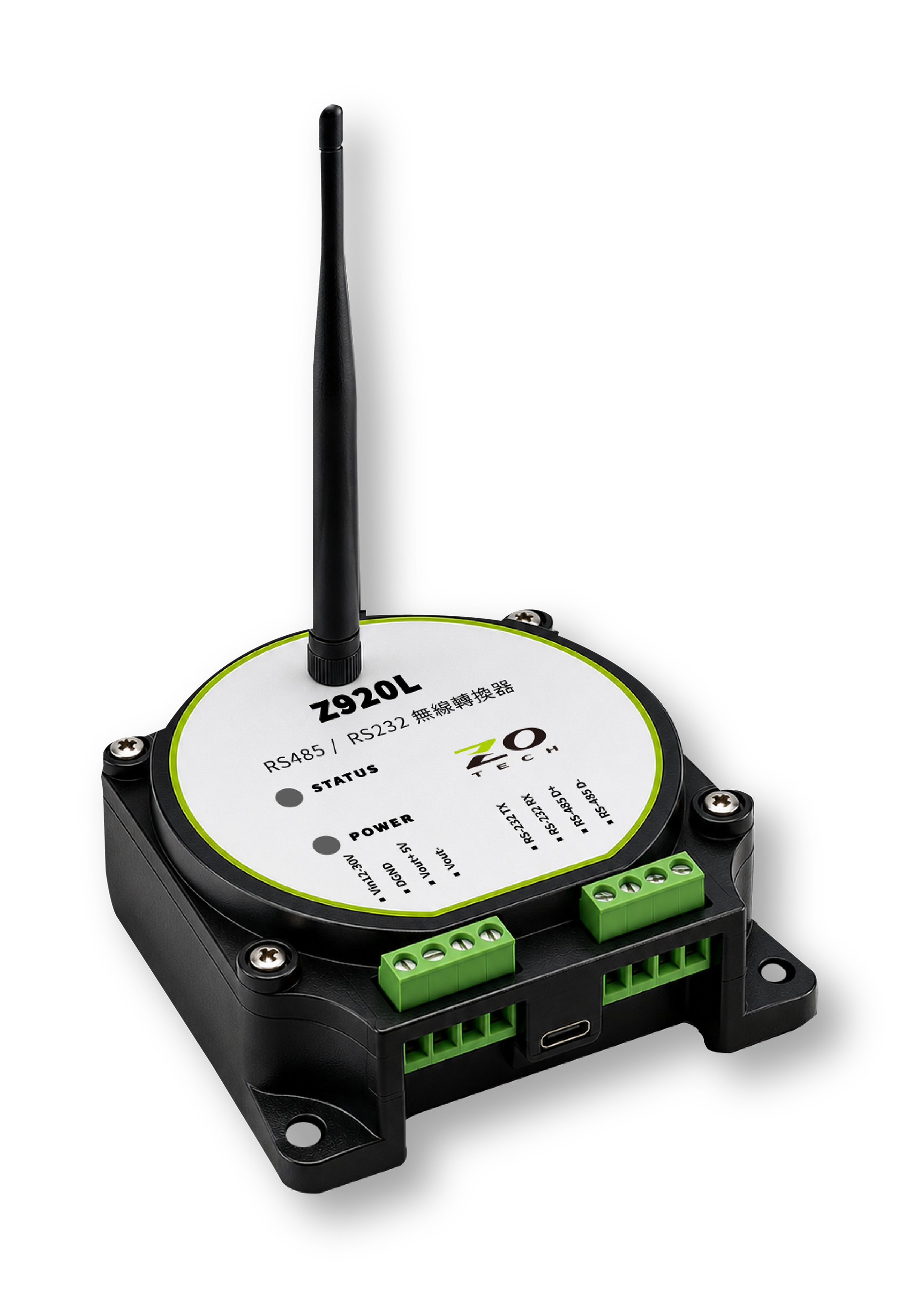

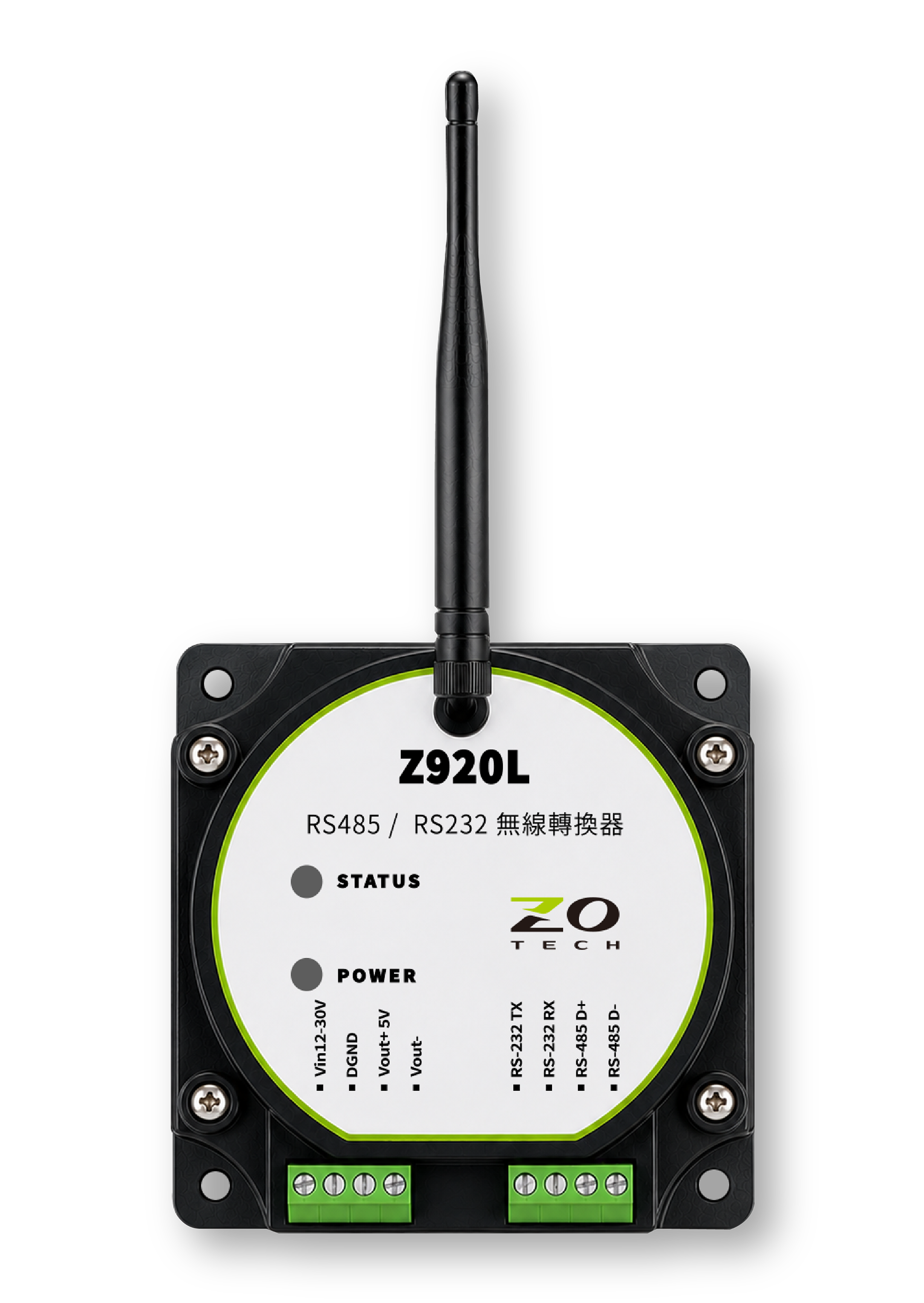

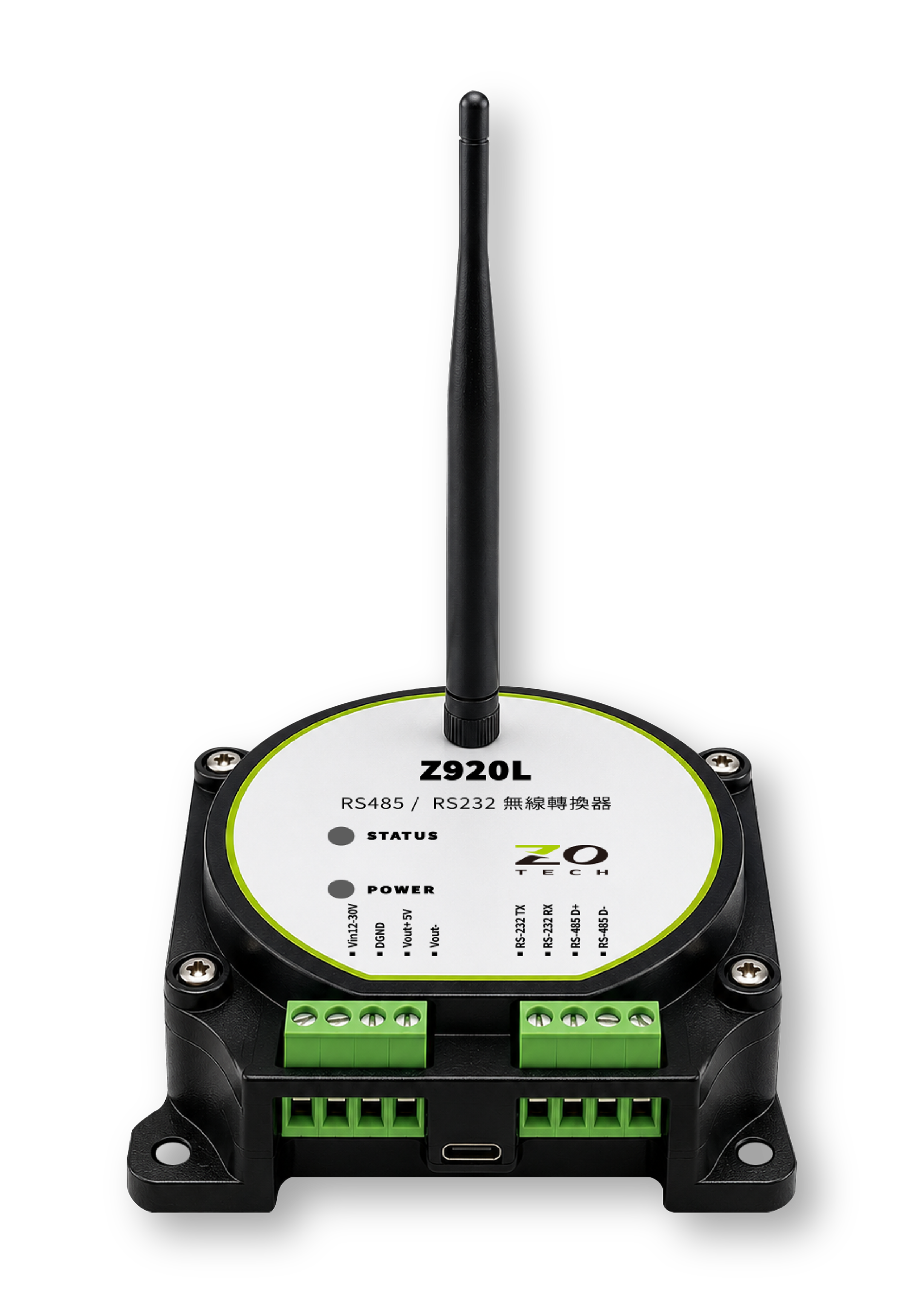

無線 RS485 轉換器
Z920L
專為物聯網、太陽能與電力監控設計，Z920L 無線 RS485 轉換器徹底解決跨棟、跨區佈線痛點，實現無縫連接。隨插即用，完全兼容現有 RS485 架構，讓您的監控系統更靈活、高效。
Z920L 核心功能與技術優勢不同應用需求
高效能無線通訊
採用 Sub-1GHz 頻段，室外可視範圍可達 10-25 公里，穿透力強，適合跨棟跨區域應用。27 dBm 高功率發射與 -137 dBm 超高接收靈敏度(搭配設定)確保通訊穩定性。
工業級可靠設計
工作溫度範圍 -40°C 至 +85°C，符合戶外嚴苛環境需求。AES 128/256 加密確保資料安全，網路容量最多可達 200 節點，滿足大型場域需求。
即插即用整合
支援標準 Modbus RTU/ASCII 協議，直接資料透傳，完全即插即用RS485連線設備，無需修改現有系統架構，實現無縫轉換。
低功耗高效能
傳輸功耗僅 400mA，待機電流低，支援 12-30VDC 寬電壓輸入，同時提供 5VDC/200mA 電源輸出，可為感測器供電。
遠距離傳輸
最遠1公里可視範圍
穩定可靠
抗干擾．低延遲．高穿透力
快速部屬
免接線．免設定．立即使用
彈性擴充
支援多點對多點網路架構
傳統佈線痛點解決方案
傳統 RS485 佈線痛點
太陽能場域跨棟佈線工程繁雜
拉線工程期長，成本高
施工過程複雜，維護困難
故障排除耗時，查線不易
VS
Z920L 無線解決方案
完全無線架構，省去佈線麻煩
僅需一天完成佈網
即插即用，快速部署
故障排除簡單，維護便利
傳統 RS485 佈線痛點
太陽能場域跨棟佈線工程繁雜
拉線工程期長，成本高
施工過程複雜，維護困難
故障排除耗時，查線不易
VS
Z920L 無線解決方案
完全無線架構，省去佈線麻煩
僅需一天完成佈網
即插即用，快速部署
故障排除簡單，維護便利
突破 WiFi 干擾與連線不穩限制
WiFi 2.4GHz 頻段劣勢
2.4GHz 頻段易受干擾，在多棟建築間穿透力弱，造成信號不穩定。太陽能場域或工業環境中的電磁干擾更使 WiFi 連線品質降低，導致數據傳輸中斷。
Sub-1GHz 頻段優勢
Z920L 採用 Sub-1GHz 頻段，穿透力強，有效避開 2.4GHz 擁擠頻段干擾。在相同發射功率下，低頻通訊距離可達高頻的 數倍，確保長距離跨棟穩定通訊。
抗干擾能力提升
專利通訊協定確保在複雜電磁環境中維持穩定連線，降低資料丟失風險。可調整傳送主頻，避開可能的干擾源，提高通訊可靠性。
降低營運成本，簡化系統架構
傳統模式：多點 4G 連接成本高
每個監控點需配置獨立 4G LTE 設備與 SIM 卡，年租費用逐年攀升，設備採購成本高。多個資料流需後台整合處理，增加系統複雜度。

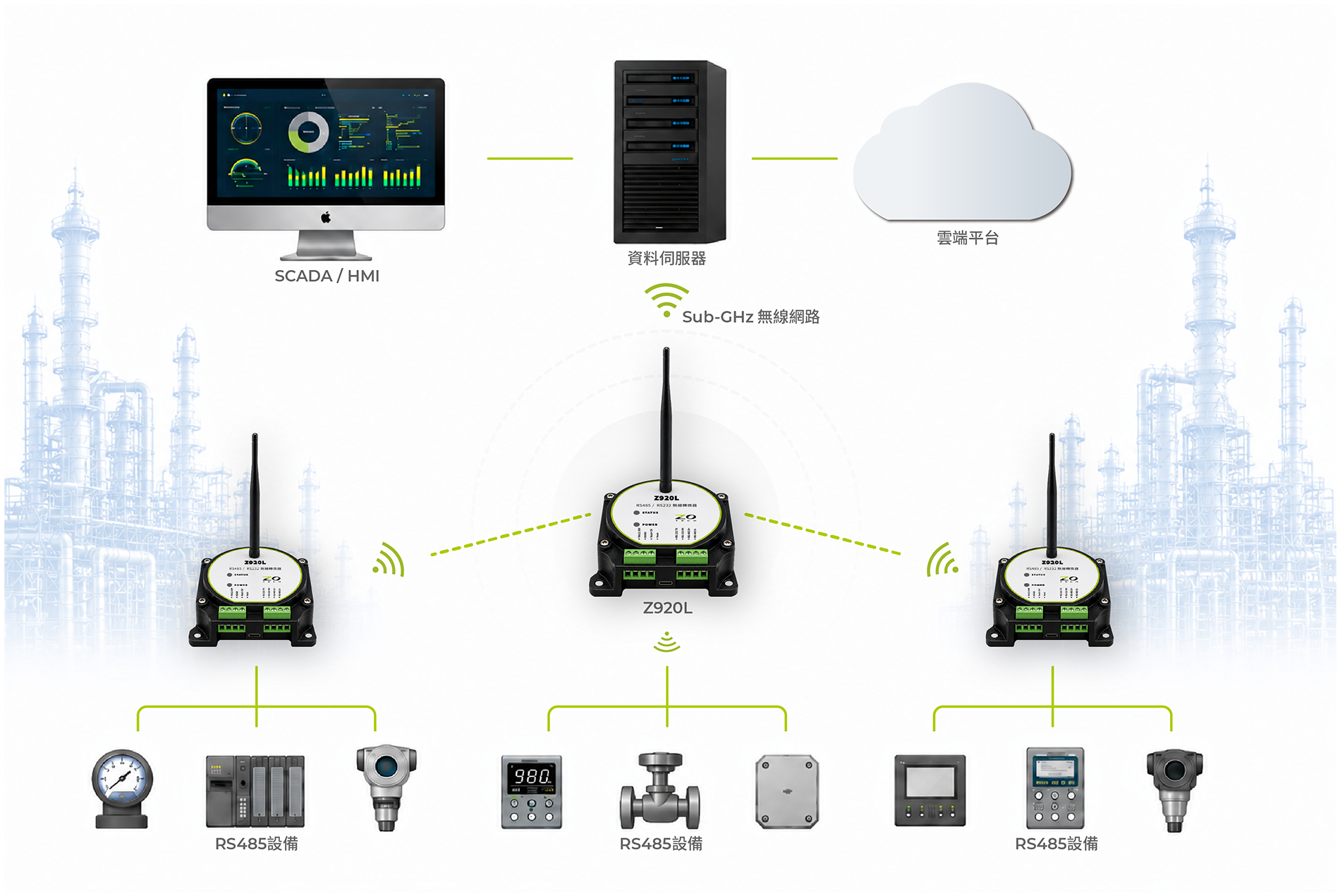

Z920L 解決方案：集中式數據上傳
建立無線網狀網路，僅需單一 4G 上傳點，大幅降低通訊費用與設備成本。所有 RS485 設備資料經由 Z920L 網路集中處理後統一上傳。
長期營運效益
以 10 棟建築為例，採用 Z920L 方案可節省高達 90% 的通訊費用與 低設備成本，投資回收期短。後續維護成本亦大幅降低。

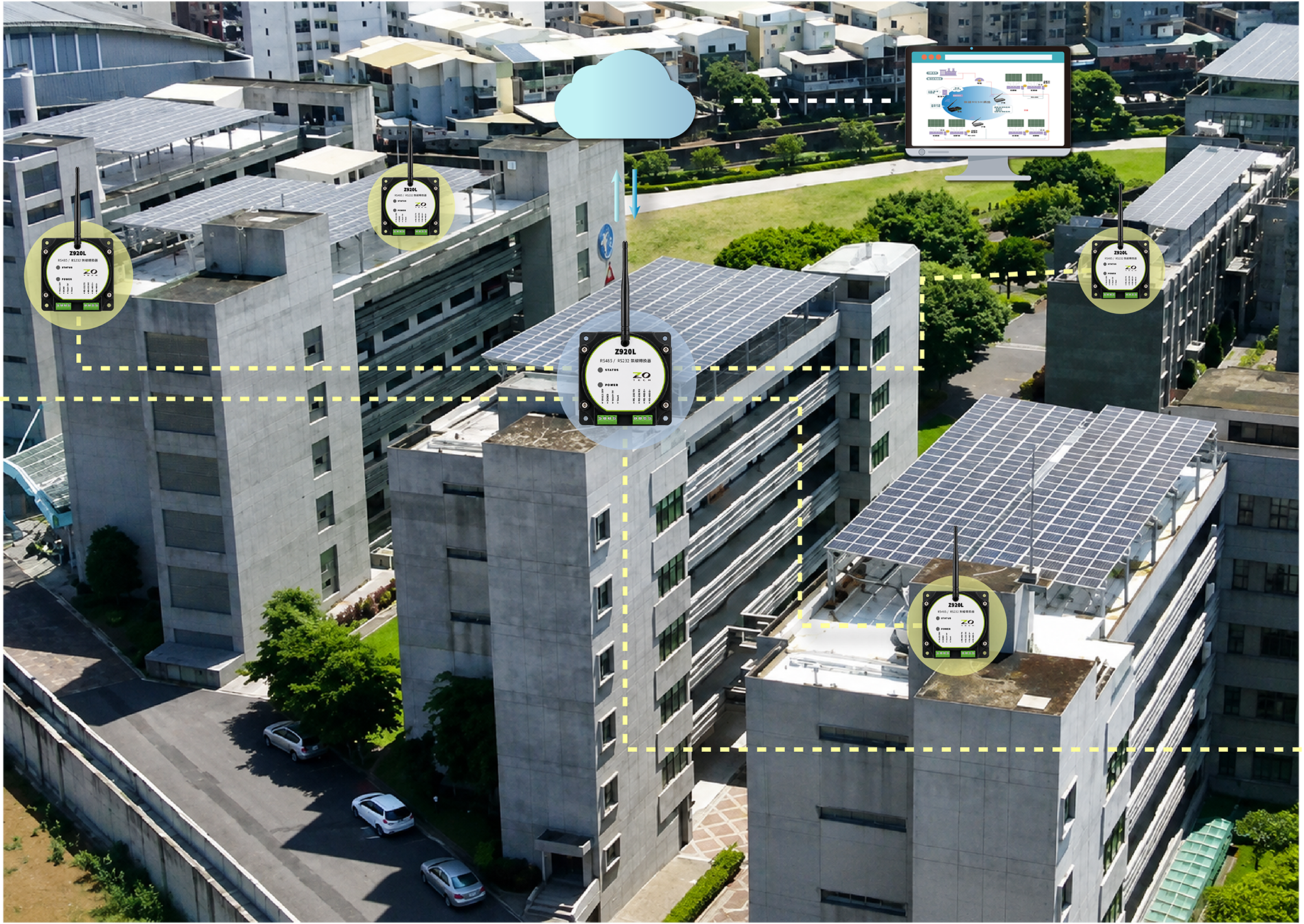

| 解決太陽能案場 跨棟 跨區 跨樓層 佈線連網三大痛點!! |
| Z920L 完美無縫接軌 隨裝即用。 |
無需變更系統軟體 保留原資料格式
沿用既有智能監控系統 所有硬體設備
| Z920L 解決佈網難題 |
| Z920L 讓佈網變得簡單快速又經濟 |
| 場域實測 |
Z920L - RS485
| RS485無線網路轉換器 |
無線電頻段 | 出廠設定值920-928Mhz，(可調頻段410-525MHz；862MHz-1020MHz) |
協議 | Modbus-RTU/ASCII碼 |
發射輸出功率 | 27dBm(標準設定) |
最低接收靈敏度 | －137dBm |
最大傳送頻寬 | 500kHz |
網絡容量 | 可達200結點(依資料量 / 頻寬設定) |
室外範圍 | 10Km-25Km (可視距離) |
天線 | 920-928Mhz / +3dBi．(天線接頭：RP-SMA-Female) |
波特率 | 1200bps / 24000bps /4800bps 9600bps / 19200bps / 384000bps / 57600bps / 115200bps / 230400bps |
Power | |
綠燈恆亮 | 電源就緒 |
紅燈恆亮 | 進入設置模式 |
綠燈 / 紅燈恆亮 | 進入啟動模式 |
Status | |
綠燈恆亮 | 正在接收無線數據 |
紅燈恆亮 | 正在傳輸無線數據 |
綠燈 / 紅燈恆亮 | 無線射頻進入啟動模式 |
功耗 | 12V 15mA @920MHz 1W 接收 / 12V400mA@920MHz1W 1W 傳送 |
電源 | 12V~30VDC / 1A |
電壓輸出 | 5VDC / 200mA (Max) |
加密方式 | AES128 / 256 |
操作溫度 | -40°C ~85°C |
電信認證 | FCC / NCC |
Z920L - RS485
| RS485無線網路轉換器 |
無線電頻段 | 出廠設定值920-928Mhz，(可調頻段410-525MHz；862MHz-1020MHz) |
協議 | Modbus-RTU/ASCII碼 |
發射輸出功率 | 27dBm(標準設定) |
最低接收靈敏度 | －137dBm |
最大傳送頻寬 | 500kHz |
網絡容量 | 可達200結點(依資料量 / 頻寬設定) |
室外範圍 | 10Km-25Km (可視距離) |
天線 | 920-928Mhz / +3dBi．(天線接頭：RP-SMA-Female) |
波特率 | 1200bps / 24000bps /4800bps 9600bps / 19200bps / 384000bps / 57600bps / 115200bps / 230400bps |
Power | |
綠燈恆亮 | 電源就緒 |
紅燈恆亮 | 進入設置模式 |
綠燈 / 紅燈恆亮 | 進入啟動模式 |
Status | |
綠燈恆亮 | 正在接收無線數據 |
紅燈恆亮 | 正在傳輸無線數據 |
綠燈 / 紅燈恆亮 | 無線射頻進入啟動模式 |
功耗 | 12V 15mA @920MHz 1W 接收 / 12V400mA@920MHz1W 1W 傳送 |
電源 | 12V~30VDC / 1A |
電壓輸出 | 5VDC / 200mA (Max) |
加密方式 | AES128 / 256 |
操作溫度 | -40°C ~85°C |
電信認證 | FCC / NCC |
